Revonox^® U-5068L 在热塑性聚氨酯合成中的初始颜色与热稳定性

初始颜色：产品外观的首要因素

在热塑性聚氨酯（TPU）材料的应用中，颜色是影响消费者购买决策的重要因素。亮丽的颜色不仅吸引目光，更是产品质量的象征。展现洁白如新的 TPU 外观，正是初始颜色稳定的价值所在。

外观颜色如何影响市场？

随着市场竞争加剧，消费者对产品的要求越来越高。颜色不仅仅是美观，更代表品牌形象和产品质量。在高端市场，如汽车车膜和电子产品外壳，颜色的一致与持久稳定至关重要。Revonox^® U-5068L 是专为 TPU 设计的热稳定剂，能确保产品即使经过多次热加工或处于高温环境下，仍保持颜色稳定。

为何选择 Revonox^® U-5068L？

初始颜色稳定性：U-5068L 能显著抑制 TPU 合成过程中产生的黄变（Yellow Index），即使在双螺杆合成聚氨酯所需的 200°C 到 250°C 高温环境下，也能大幅减少因水气与氧气导致的副反应所造成的黄变。

初始色测试结果对比：

热稳定剂 A：初始 YI 值为 2.8
热稳定剂 B：初始 YI 值为 2.2
Revonox^® U-5068L：初始 YI 值仅为 1.7

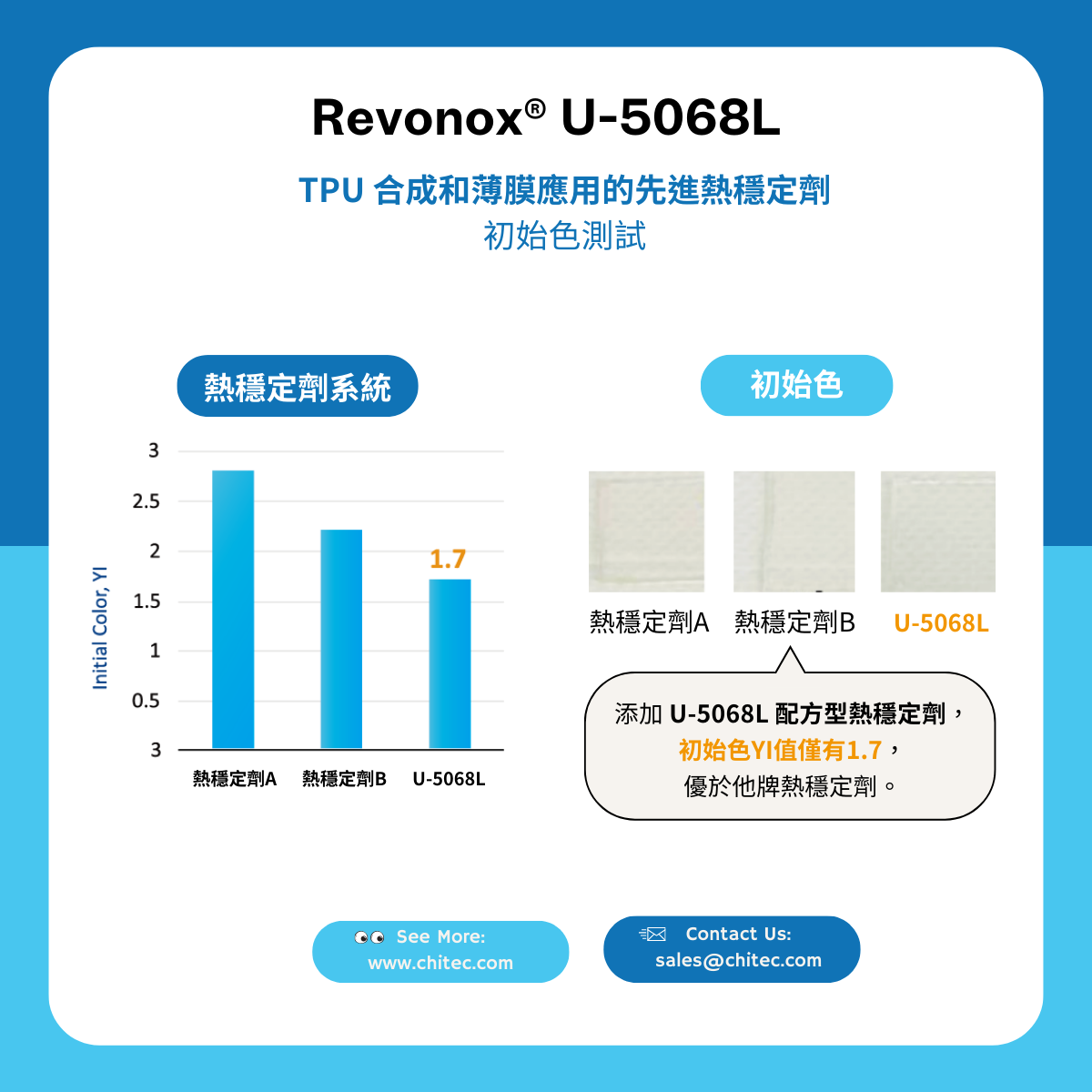

初始颜色测试图

加热老化测试 96 小时后，Revonox^® U-5068L 抗黄变能力最优

在 120°C 热老化测试 96 小时的严苛条件下，U-5068L 的 ∆E 最低。显示 U-5068L 在抑制 TPU 热黄变的性能明显领先市场其他产品，即使处于严苛环境下，仍能保持 TPU 材料的颜色稳定性。

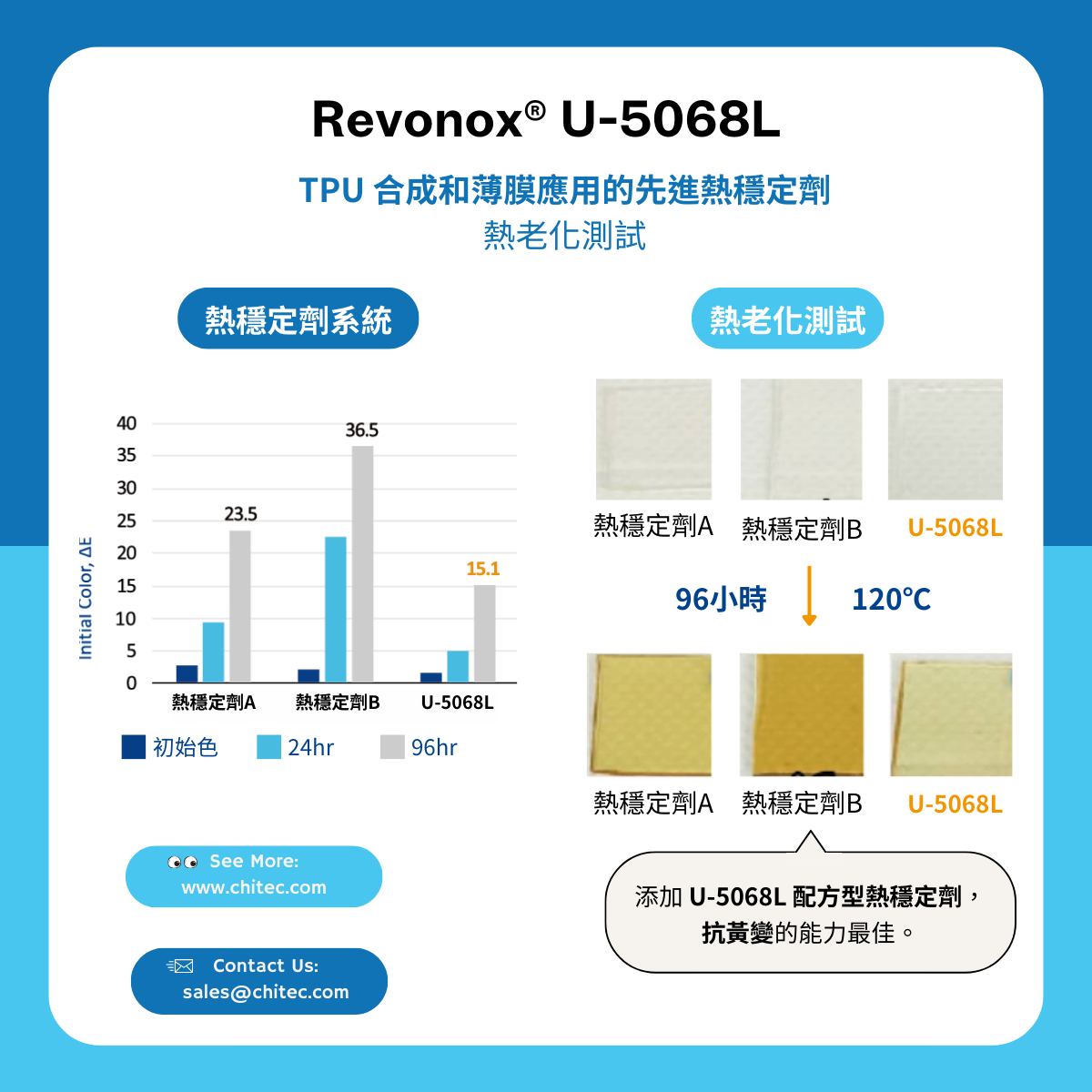

老化测试图表

选择初始颜色低的优势

提升产品外观形象与瞄准高端市场
提供TPU材料低初始颜色与优异的热稳定性，使产品持续保持美观，满足汽车车膜、电子产品外壳等高端应用市场的严格要求。提高生产效率、降低生产成本、减少因颜色问题引起的重新加工和废品，降低生产成本，提高生产效率与产品竞争力。

TPU 加工的关键 — Revonox^® U-5068L 稳定熔融指数

熔融指数稳定为何重要？

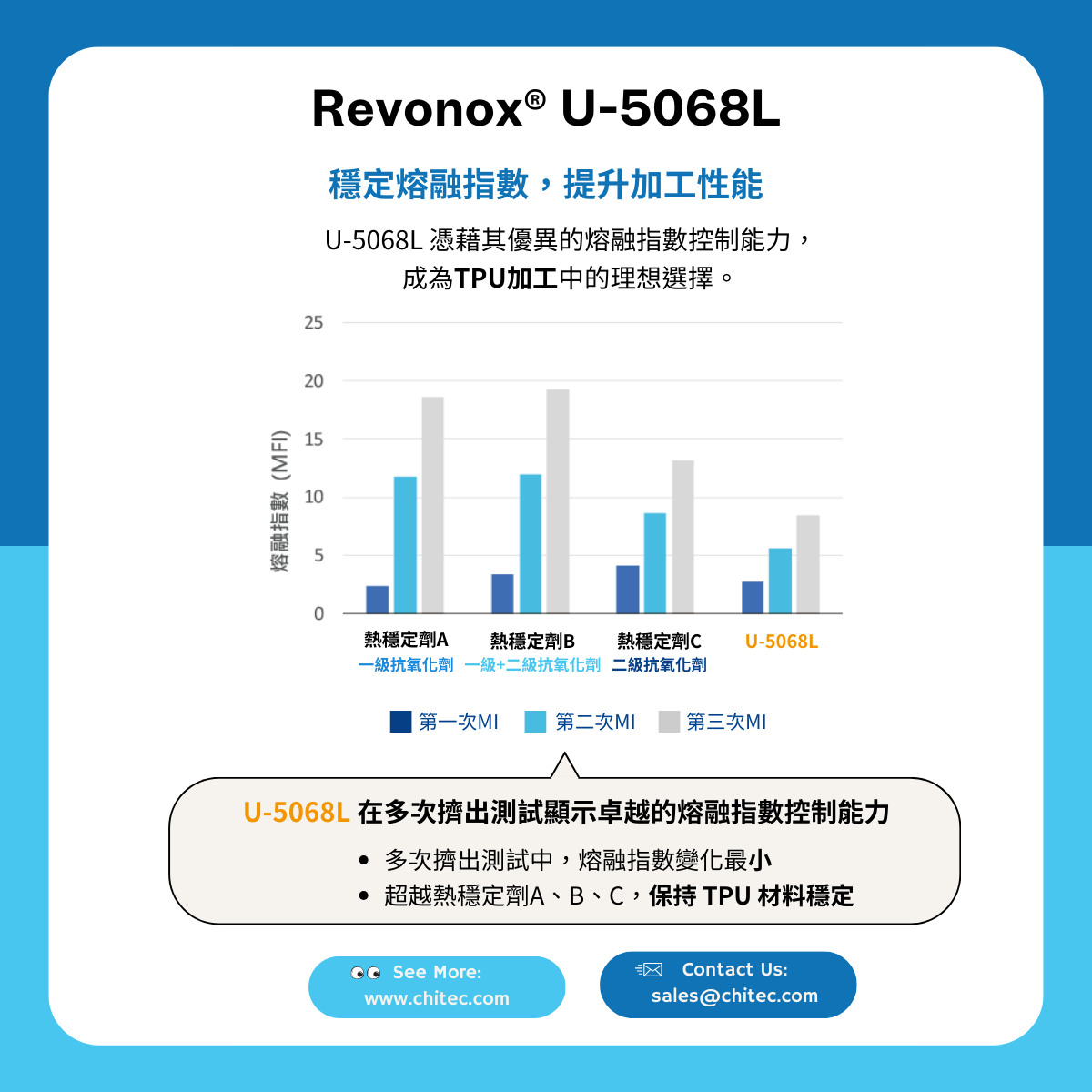

MFI稳定性示意图

在热塑性聚氨酯（TPU）合成与混链加工中，稳定的熔融指数（MFI）是评估热稳定剂效果的重要指标。稳定的 MFI 意味着聚合物的分子量保持一致，有助于维持材料的物理性能。于合成阶段加入 Revonox^® U-5068L，可赋予 TPU 优异的 MFI 控制能力，使其在后续混练加工中表现出强健稳定的特性，为高性能 TPU 应用提供理想解方。

TPU 边料回收对 MFI 控制的挑战

随着环保意识抬头，TPU 回收逐渐成为常见做法。但这也意味着材料需承受多次热加工，对熔融指数稳定性造成极大挑战：

物理性能降低：材料经反复加工，分子量下降，导致黏度降低与 MFI 增加，影响抗张强度与韧性等机械性能。
加工条件难以设置：MFI 波动大将使加工参数难以控制，增加废品率与返工机会，并导致不同批次间质量不一致。
不预期的交联反应：多次高温加工可能引发副反应，产生超高分子量聚合物，形成不可逆的晶点缺陷。

Revonox^® U-5068L 的优势

为评估不同热稳定剂的效能，我们进行了 TPU 多次挤出实验。Revonox^® U-5068L 在 MFI 控制表现上显著优于市售竞品：

MFI 变化最小：与其他热稳定剂 A、B、C 相比，U-5068L 在三次挤出后展现最低 MFI 变异，确保 TPU 稳定性与物性维持。
竞品比较：虽然热稳定剂 C（属于磷系二级抗氧化剂）也具备一定稳定性，但对聚酯型 TPU 可能引发水解风险，造成表面黏腻与劣化问题。

凭借其卓越的熔融指数稳定性，Revonox^® U-5068L 有效保护 TPU 材料在多次热加工过程中的物理性质，减少结构损伤，提升整体加工效率与产品质量，是高性能 TPU 加工应用的首选稳定剂。

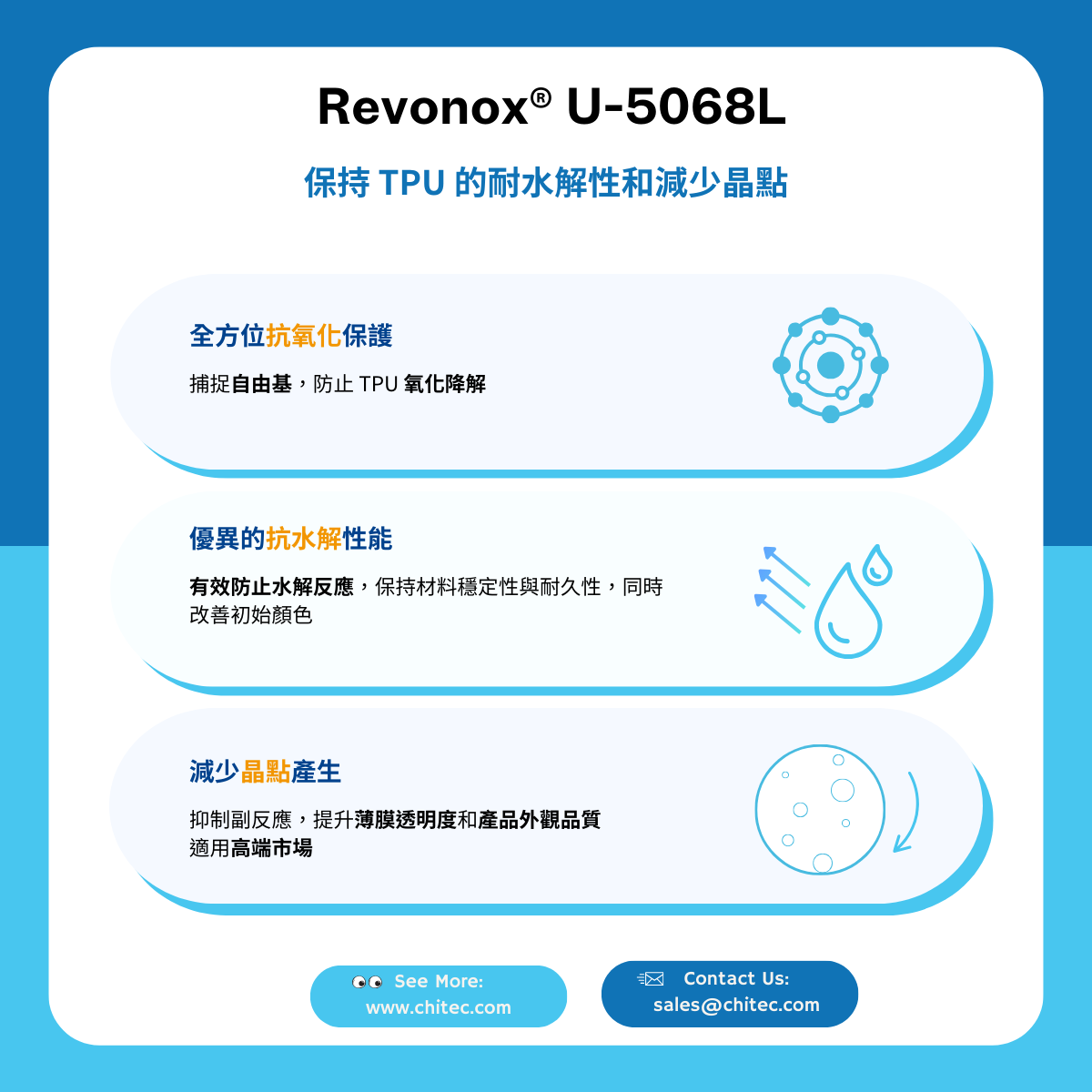

Revonox^® U-5068L：保持 TPU 的耐水解性与减少晶点

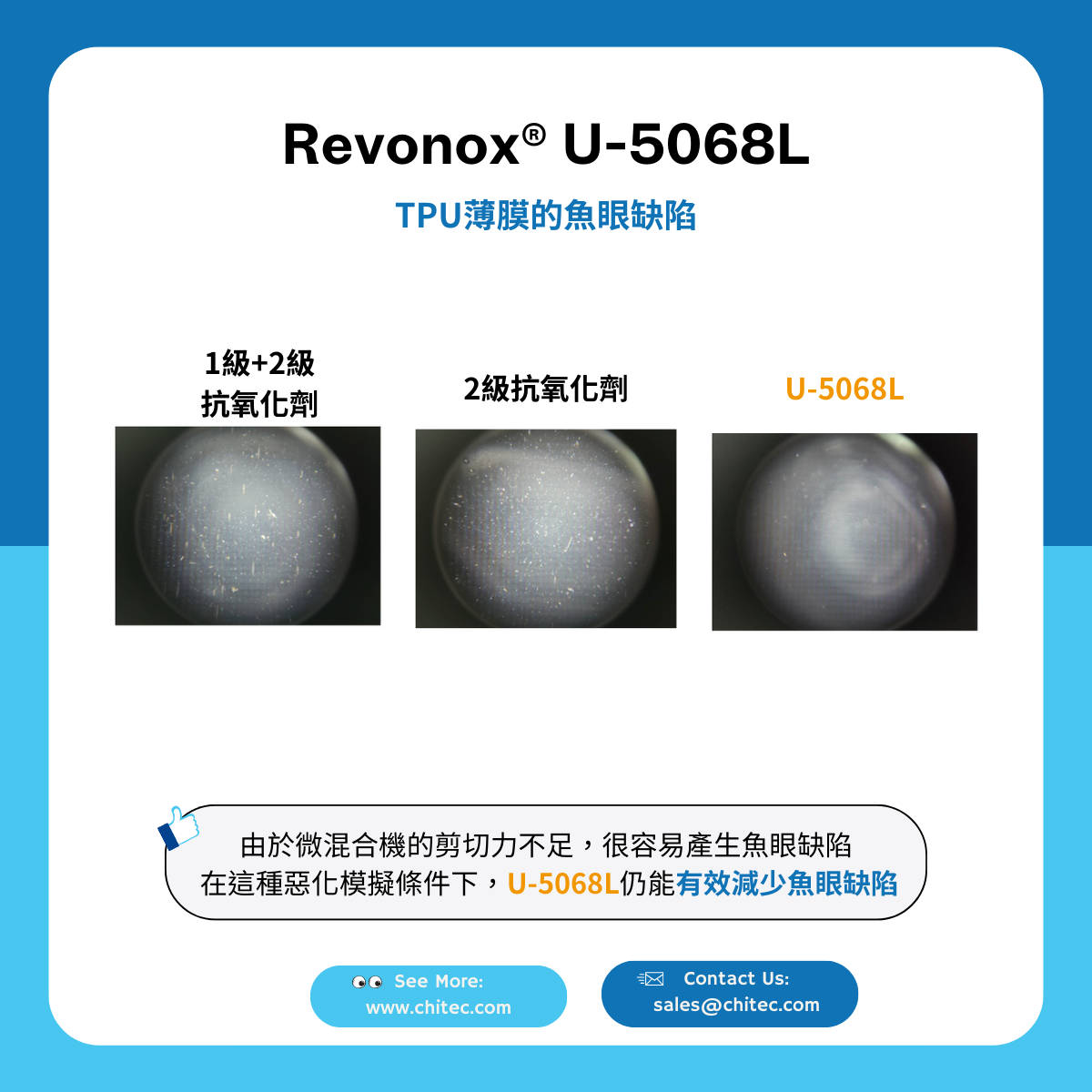

热塑性聚氨酯（TPU）材料的耐水解稳定性是确保产品耐用性的关键。Revonox^® U-5068L 是一款高效且多功能的 TPU 热稳定剂，能在不影响 TPU 本身耐水解性能的情况下，维持优异的颜色与物性表现。特别是在厚度小于 50 μm 的 TPU 薄膜制程中，U-5068L 可有效抑制晶点（鱼眼缺陷）的形成，具高度工业价值。

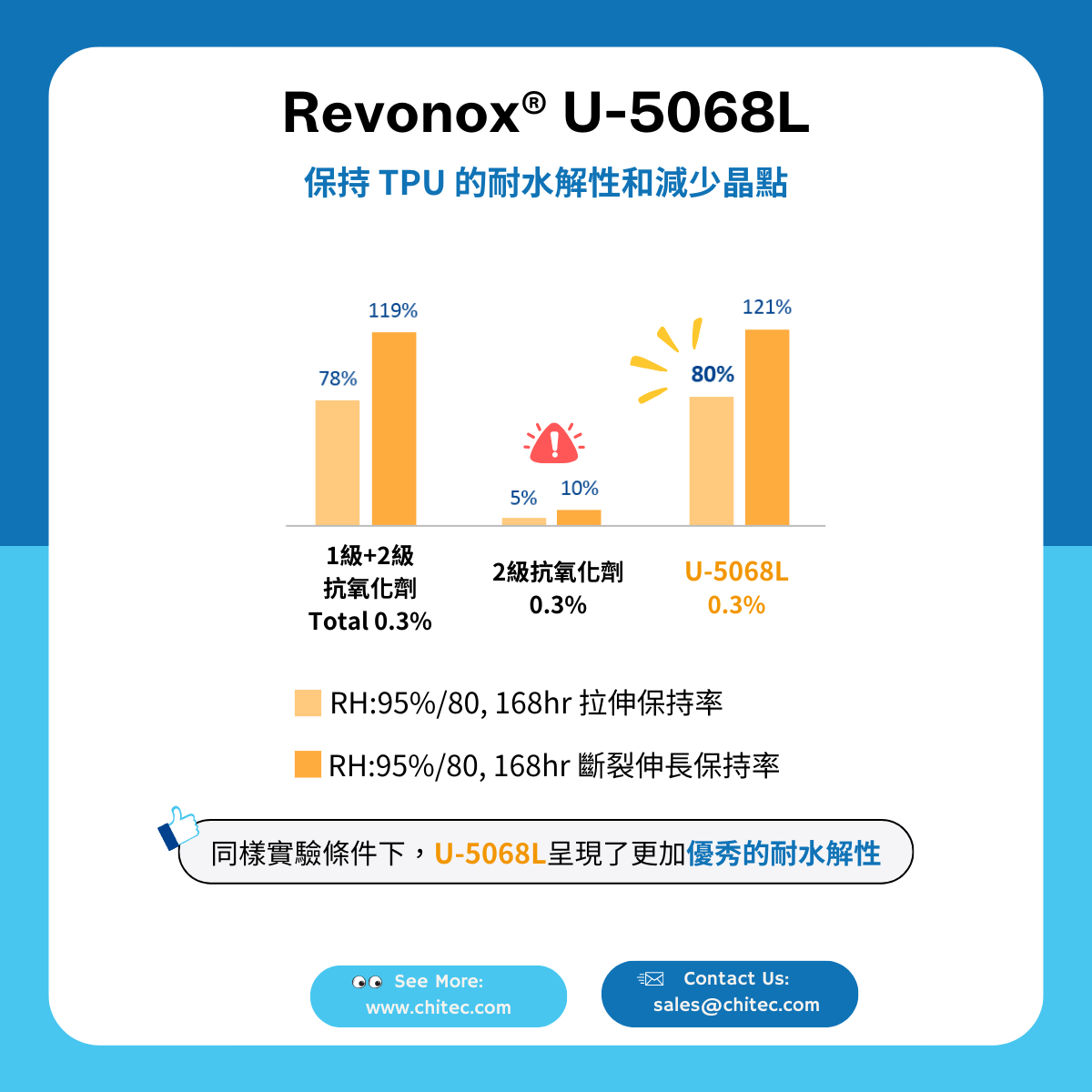

TPU抗水解性能图标
