《塑料黄变的六大原因》原因六：材料本身的老化特性 ∣ 奇钛科技股份有限公司

📘 《塑料黄变的六大原因》

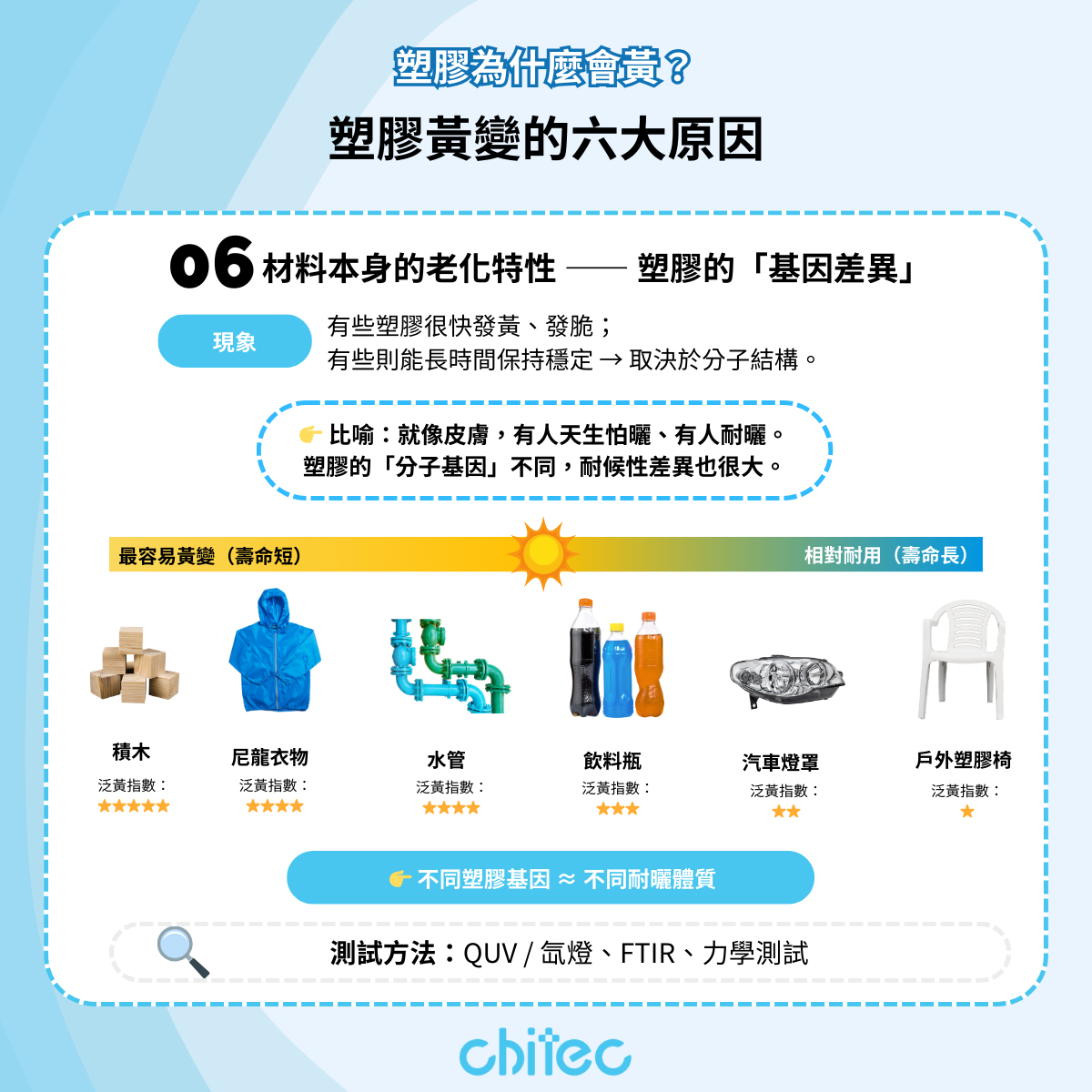

原因六：材料本身的老化特性

分子结构先天差异

并不是所有塑料在相同环境下的表现都一样。有些材料在日晒下很快就变黄、变脆，有些却能长时间保持稳定。这背后的原因，其实来自它们分子结构上的「先天差异」。

容易受到光和热影响的塑料

•   PVC（聚氯乙烯）
分子链里含有氯原子，当受到光或热影响时，容易发生脱氯化氢（dehydrochlorination）。结果产生一连串共轭多烯结构（一种能吸收可见光的长链双键），颜色会从淡黄渐渐变成褐色、最后甚至发黑。
•   ABS（丙烯腈-丁二烯-苯乙烯共聚物）
其中的 PB（聚丁二烯）橡胶相带有双键，对光和氧特别敏感。这让 ABS 容易在日晒后发黄、变脆，是它的「天生痛点」。
•   PC（聚碳酸酯）
分子链上的碳酸酯结构本身对紫外线和高温敏感，容易断裂并生成羰基，于是透明度下降、颜色偏黄。这也是为什么 PC 大灯罩需要额外加强紫外线防护。
•   PET（聚对苯二甲酸乙二酯）
如果含水，加工时会发生水解，导致分子链断裂，颜色加深、韧性下降。长期光照下，也容易因氧化产生新的羰基，让透明件失去光泽。
•   PA（尼龙）
含有胺和酰胺结构，对热和氧敏感，容易变黄。此外尼龙吸水性高，干燥条件不好时，性能和颜色都会恶化。
•   PP/PE（聚丙烯 / 聚乙烯）
虽然是最常见、最便宜的材料，但它们的主链都是 C–C 键，也会在紫外线或高温下被自由基攻击。没有稳定剂的情况下，长期户外使用时，会先泛黄，接着表面粉化、变脆。

👉 简单比喻：就像有人天生皮肤对紫外线敏感，稍微晒太阳就晒黑、晒伤；有人则能耐晒。同样地，不同塑料的「分子基因」不同，耐候性自然差异很大。

🔍 检测观念：怎么知道哪种材料更耐老化？

•   QUV / 氙灯加速耐候试验：比较不同材料在相同光照、温度条件下的色差变化，常用来筛选耐候性等级。
•   FTIR（红外光谱）：观察羰基峰或双键结构的变化，判断材料是否更容易被氧化。
•   力学测试（拉伸、冲击）：颜色变黄往往伴随性能下降，透过力学数据能更完整呈现「颜值＋性能」的双重老化。
________________________________________
👉 总结：塑料黄变不只是外部环境的结果，也是材料自身「基因」的体现。有些塑料天生对光和热敏感，有些则更能抵抗。这就是为什么在设计产品时，除了考虑外部环境，还必须精准挑选合适的材料与添加剂。

创新技术
